Série GOKIN BC -Gokin Solar Co., Ltd.

Série GOKIN BC
De Gokin
Toujours au sommet

Télécharger le document

GK-3-54HGFb

500 W

Puissance maximale

24.5 %

Rendement maximal

25 ans

Garantie du produit

30 ans

Garantie de puissance

GK-3-54HGFb
500 W

Puissance maximale
24.5 %

Rendement maximal
25 ans

Garantie du produit
30 ans

Garantie de puissance

Même Série

GK-3-54HGFb

Type de cellule : Type N GBC

Puissance maximale : 500W

Rendement de conversion : 24.5%

Télécharger le document

GK-3-72HGF

Type de cellule : Type N GBC

Puissance maximale : 670 W

Rendement de conversion : 24.8%

Télécharger le document

GK-4-78HGBD

Type de cellule : Type N GBC

Puissance maximale : 780W

Rendement de conversion : 24.3%

Télécharger le document

GK-3-72HGBD

Type de cellule : Type N GBC

Puissance maximale : 665 W

Rendement de conversion : 24.6%

Télécharger le document

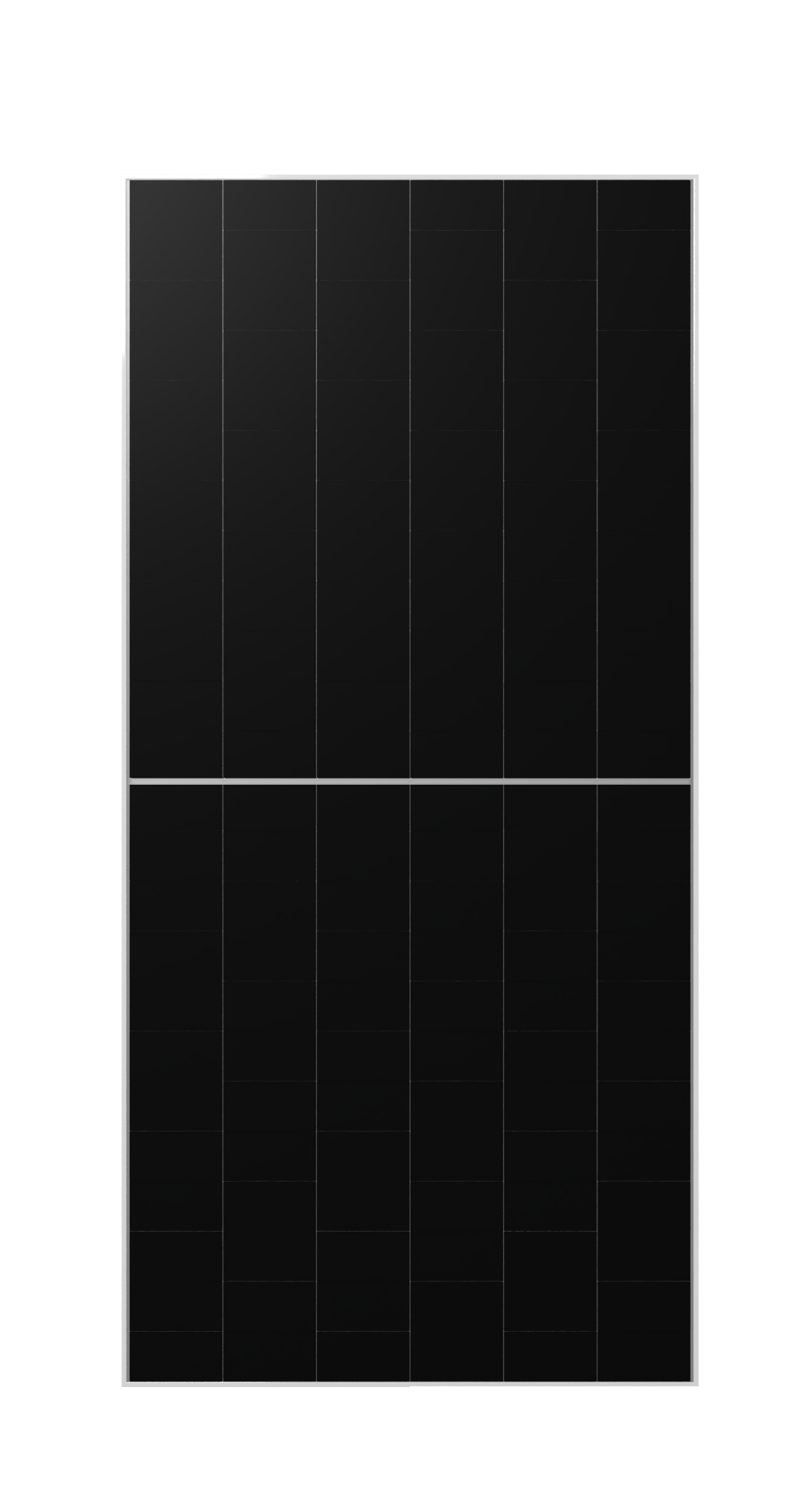

GK-4-66HGBD

Type de cellule : Type N GBC

Puissance maximale : 670 W

Rendement de conversion : 24.8%

Télécharger le document

GK-3-54HGFDb

Type de cellule : Type N GBC

Puissance maximale : 500W

Rendement de conversion : 24.5%

Télécharger le document

GK-3-54HGF

Type de cellule : Type N GBC

Puissance maximale : 500W

Rendement de conversion : 24.5%

Télécharger le document

GK-3-54HGDb

Type de cellule : Type N GBC

Puissance maximale : 500W

Rendement de conversion : 24.5%

Télécharger le document

Avantages du produit

Plus Efficace

Rendement Supérieur — Pour la même surface, la production d’énergie est 6%-10% supérieure à celle de TOPCon.
Protection Anti-dégradation Exceptionnelle

Excellente Anti-dégradation — Dégradation la première année ≤1%, Dégradation annuelle ≤0,35%
Plus Sécurisé

Dotés d’une excellente résistance aux micro-fissures et d’une tolérance aux hautes températures, ils minimisent les risques de performance et garantissent un fonctionnement durable dans divers climats.
Meilleur coefficient de température

Avec un coefficient de température de -0,26%/°C, ces panneaux conservent une haute efficacité même sous une chaleur extrême, maximisant la production d’énergie dans les climats chauds.

Paramètres Mécaniques

Item

Norme
Type de cellule

Type N GBC
Nombre de cellules

108（6×18）
Verre

Verre avant : verre trempé revêtu de 3,2 mm
Cadre

Aluminium anodisé noir
C?ble de sortie

T?V 1×4 mm?, (+)300 mm, (-)200 mm Les longueurs de c?ble peuvent être personnalisées selon les besoins du client.
Poids du module

21.4 kg
Dimensions du module

1800×1134×30mm
connecteur

Compatible MC4 / MC4-Evo2
Informations sur l'emballageInformations sur l'emballage

37 pièces par palette 222 pièces par conteneur 20 pieds GP, 888 pièces par conteneur 40 pieds HC
Indice de protection de sécurité

Classe II
IEC Class C

Item	Norme
Type de cellule	Type N GBC
Nombre de cellules	108（6×18）
Verre	Verre avant : verre trempé revêtu de 3,2 mm
Cadre	Aluminium anodisé noir
C?ble de sortie	T?V 1×4 mm?, (+)300 mm, (-)200 mm Les longueurs de c?ble peuvent être personnalisées selon les besoins du client.
Poids du module	21.4 kg
Dimensions du module	1800×1134×30mm
connecteur	Compatible MC4 / MC4-Evo2
Informations sur l'emballageInformations sur l'emballage	37 pièces par palette 222 pièces par conteneur 20 pieds GP, 888 pièces par conteneur 40 pieds HC
Indice de protection de sécurité	Classe II
	IEC Class C

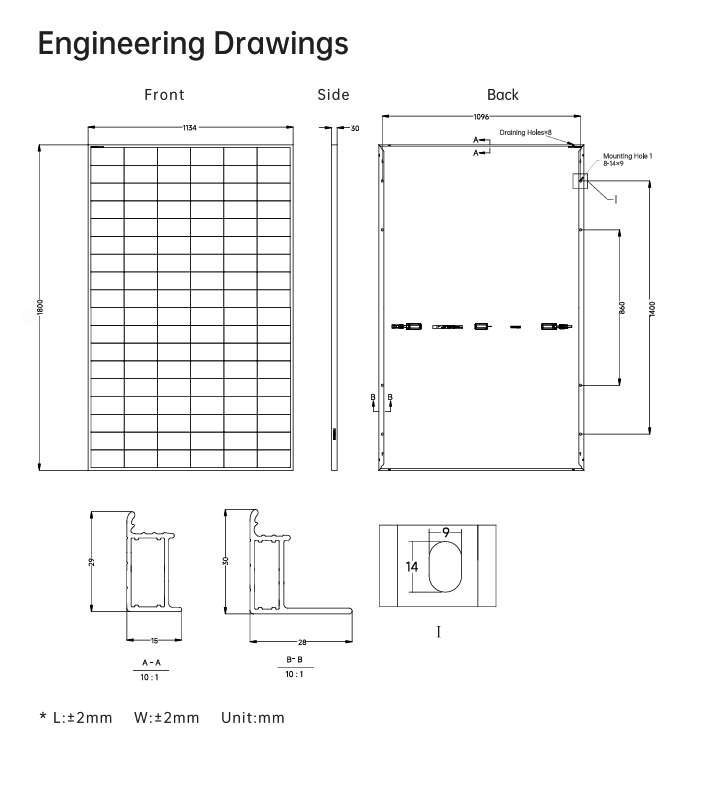

Diagramme de taille

Paramètres Électriques (Test STC)

Modèle

GK-3-54HGFb-480M

GK-3-54HGFb-485M

GK-3-54HGFb-490M

GK-3-54HGFb-495M

GK-3-54HGFb-500M
Puissance maximale
(Pmax/W)

480

485

490

495

500
Tension à vide
(Voc/V)

40.27

40.37

40.47

40.57

40.67
Courant de court-circuit
(lsc/A)

15.03

15.09

15.15

15.21

15.27
Tension de crête
(Vmp/V)

33.78

33.88

33.99

34.10

34.21
Courant de crête
(Imp/A)

14.21

14.32

14.42

14.52

14.62
Efficacité du module
(%)

23.5

23.8

24.0

24.3

24.5

Modèle	GK-3-54HGFb-480M	GK-3-54HGFb-485M	GK-3-54HGFb-490M	GK-3-54HGFb-495M	GK-3-54HGFb-500M
Puissance maximale(Pmax/W)	480	485	490	495	500
Tension à vide(Voc/V)	40.27	40.37	40.47	40.57	40.67
Courant de court-circuit(lsc/A)	15.03	15.09	15.15	15.21	15.27
Tension de crête(Vmp/V)	33.78	33.88	33.99	34.10	34.21
Courant de crête(Imp/A)	14.21	14.32	14.42	14.52	14.62
Efficacité du module(%)	23.5	23.8	24.0	24.3	24.5

Charge Mécanique

Charge statique maximale sur la face avant

5400Pa
Charge statique maximale sur la face arrière

2400Pa
Test de résistance à la grêle

Diamètre 25?mm, vitesse d'impact 23?m/s

Charge statique maximale sur la face avant	5400Pa
Charge statique maximale sur la face arrière	2400Pa
Test de résistance à la grêle	Diamètre 25?mm, vitesse d'impact 23?m/s

Coefficient de Température (Test STC)

Coefficient de température du courant de court-circuit (Isc)

+0.05%/℃
Coefficient de température de la tension à vide (Voc)

-0.22%/℃
Coefficient de température en puissance de crête (Pmax)

-0.26%/℃

Coefficient de température du courant de court-circuit (Isc)	+0.05%/℃
Coefficient de température de la tension à vide (Voc)	-0.22%/℃
Coefficient de température en puissance de crête (Pmax)	-0.26%/℃

Cas d’application

Projet complémentaire d'électricité piscicole-PV à Zhuhai, province du Guangdong

Zhuhai, Guangdong

400MW

Capacité du projet

Projet Photovoltaïque Distribué au Sol à Yibin, Sichuan

Yibin,Sichuan

25MW

Capacité du projet

Projet photovoltaïque sur toiture pour usages industriels et commerciaux du Groupe Aosen

Xinji, Hebei

39MW

Capacité du projet
